特点

n 2x2 射频收发通道，12Bit ADC/DAC，TDD/FDD支持， 2G/3G/4G通信制式

n ARM A9处理器，最大支持4核 1.2G主频，100Mhz网口

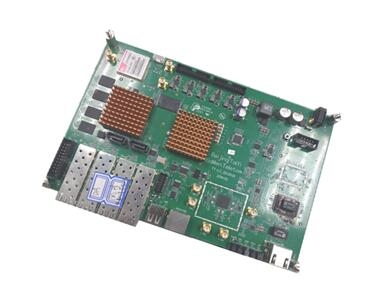

n 板载Xilinx Kintex7 FPGA，芯片最大规模支持 XC7410TFG676

n 2个SFP光接口，可用于实现GE，CPRI，FC等高速接口

n 2个SATA接口，实现高速磁盘存储

n 2个20Pin FPGA扩展IO

n OCXO 时钟模块，支持参考时钟输入/输出

n GPRS/3G模块实现远程设备管理

n Trigger 输入输出，板卡级联trigger同步

n 尺寸：147.5mm（宽） X 222mm（长）

规格指标

n 频率范围 ： 70Mhz - 6Ghz

n 模拟带宽 ： 200Khz - 56Mhz

n 功率准确度： <= 1dB

n 噪声系数 ： 3.5dB(MAX Gain @ 2.4Ghz）

n TX EVM : <= 40dB

n TX Noise : <= -157dbm/Hz

n 频率步进 ： 1Hz

n 时钟精度 ： +/- 1ppm

n 相位噪声 : -109dBc/Hz 10Khz @ 1Ghz

n IIP3 ： -14dBm（MAX Gain @ 2.4Ghz）， IIp2 ： 45dBm（MAX Gain @ 2.4Ghz）

n 最大接收增益: 70dB
