- 校准各种电气测试设备
- 功能强大的保护电路，防止由于操作人员的错误而导致重大损坏。
- 重新设计的把手，使用更加方便
- 便携型运输箱，便于到现场校准
功能强大、便于携带且工作负载范围广泛

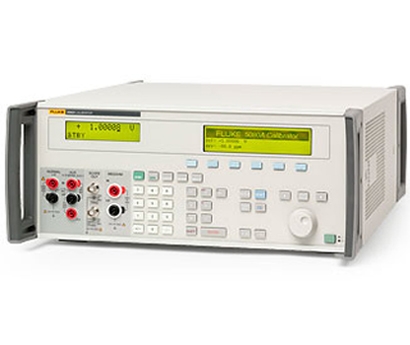

5522A 多产品校准器覆盖了各种校准工作负载，并附带内部和外部保护功能，可以保护校准器免受意外损坏并使其更易携带以便进行现场或移动校准。5522A 还可以通过 MET/CAL® Plus 校准管理软件完全实现自动化校准。对于需要校准许多不同类型的电子仪表以及希望到现场校准的计量专业人员来说，5522A是理想之选。
5522A可输出直流电压和电流、多种波形或带谐波的交流电压和电流、两路同步电压输出或电流输出，直流功率和带有相位控制的交流功率，还有电阻、电容、模拟热电偶和模拟热电阻输出。
5522A可以利用29种Fluke 700系列压力模块完成压力校准。
5522A有两个示波器校准选件，可校准达600 MHz或1.1 GHz的示波器。 5520A-PQ电能质量分析仪校准选件使得5522A能够根据IEC标准来校准电能质量分析仪器。
5522A校准器可校准多种测量测试仪器仪表，包括：
- 高达 6 ½ 位的手持式和台式多用表（模拟和数字）
- 电流钳与钳型功率表（需选件）
- 热电偶和热电阻温度表
- 过程校准器
- 数据记录仪
- 纸带式或图表记录仪
- 功率表
- 功率谐波分析仪
- 面板表
- 图形万用表
- 电能质量分析仪（需选件）
- 600 MHz 或 1.1 GHz示波器（需选件）
- 其他类似仪表，包括压力计、转换器和三相功率表 （需选件）
功能 |
说明 |
1年技术指标±(ppm输出+ppm量程) |
| 直流电压 |
0 至 ± 1020V |
11+0.6 |
| 直流电流 |
0 至 20.5 A |
100+7.6 |
| 交流电压 |
1 mV 到 1020 V
10 Hz 至 500 kHz |
150+18 |
| 电压/频率 |
1000 V@ 10 kHz/330 V@100 kHz |
— |
| 交流电流 |
29 μA 至 20.5 A
10 Hz 至 30 kHz |
400+61 |
| 波形 |
正弦波、方波、三角波、截顶正弦波 |
— |
| 电阻 |
0 Ω 到 1100 MΩ |
28+1.8 |
| 电容 |
220 pF 到 110 mF |
0.25%+0.091% |
| 功率（虚负载） |
10.9μW到20.5KW |
0.022%（直流）
0.08%（交流） |
| 相位 |
0到±179.99°，10Hz到30KHz |
0.1° |
| 热电偶（输出和测量温度） |
-250°C到630°C：B、C、E、J、K L N R、S、T、U型 |
0.14℃ |
| 热电阻RTD(输出温度) |
Pt 385-100 Ω、Pt 3926-100 Ω Pt 3916-100 Ω、Pt 385-200 Ω、Pt 385-500 Ω、Pt 385 1000 Ω、PtNi 385-120 Ω (Ni120)、Cu 427 10 Ω |
0.03℃ |
| 接口 |
RS-232、IEEE 488 |
— |
| 锁相 |
有 |
— |
| 频率 |
0.01Hz到2MHz |
2.5ppm+5μHz |
| 示波器校准(选件) |
5 mV 至 5.5 Vpp稳幅正弦波；50 kHz 至 600 MHz和3.5 Vpp 至 1100 MHz频率范围；上升沿时间< 300ps，多种触发功能，直流、方波和时标不确定度。 |
详见用户手册 |
| 电能质量分析仪校准(选件) |
模拟输出合成谐波、闪变、骤升骤降 |
详见用户手册 | |
